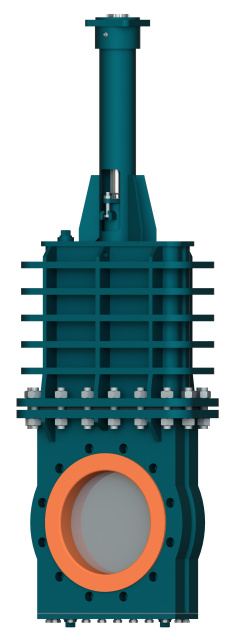

Задвижка шиберно-ножевая с полиуретановыми манжетами и герметичной шиберной камерой

Задвижки шиберно-ножовые с полиуретановыми манжетами и герметичной шиберной камерой предназначены для работы как запорное устройство на трубопроводах, транспортирующих сильно загрязненные жидкие, абразивные рабочие среды, нейтральные к материалам основных деталей задвижки. Они применяются на горно-обогатительных комбинатах, в электроэнергетике, химическом производстве, нефтегазовой промышленности.

Особенности и преимущества

• Эластомерная манжета является одновременно межфланцевым уплотнением, что исключает необходимость использования дополнительных прокладок при монтаже на трубопроводе.
• Быстрая замена эластомерных манжет обеспечивает легкое обслуживание и ремонт изделия.
• Герметичность в задвижках обеспечивается по отношению к внешней среде сальниковым уплотнением и прокладкой корпус-крышка.
• Кольца уплотнителей сальникового узла из различных материалов (подбираются под требования заказчика) снижают трение шпинделя и повышают долговечность сальникового узла.
• Конструкция корпуса с двойным сиденьем обеспечивает двустороннюю герметичность задвижек.
• В задвижках производства арматурного завода «Адмирал» отсутствуют полости, где могут накапливаться твердые частицы, которые могут мешать полному закрытию шибера.
• Корпусные детали выполнены с наружными ребрами для повышения жесткости под воздействием давления рабочей среды.

Технические характеристики

• Номинальный диаметр (DN): 150…1400 мм
• Номинальное давление (PN): 1,0…1,6 МПа
• Класс герметичности по ДСТУ EN 12266: А (на момент приемно-сдаточных испытаний)
• Подключение к трубопроводу: межфланцевое по ДСТУ ISO 7005-1
• Монтажное положение: вертикальное

Материалы

1. Корпус: Ст20, 09Г2С, 08Х18Н10Т (AISI 321)
2. Крышка: Ст20, 09Г2С, 08Х18Н10Т (AISI 321)
3. Шибер: 20Х13 с термообработкой/08Х18Н10 (AISI 304)
4. Уплотнение в корпусе: полиуретановая армированная манжета
5. Шпиндель: 20Х13
6. Уплотнение шпинделя: сальниковая набивка АП-31
7. Ходовая гайка: БрАЖНМц10-4-4
8. Крепежные детали: Ст35
9. Прокладки: ПОН
