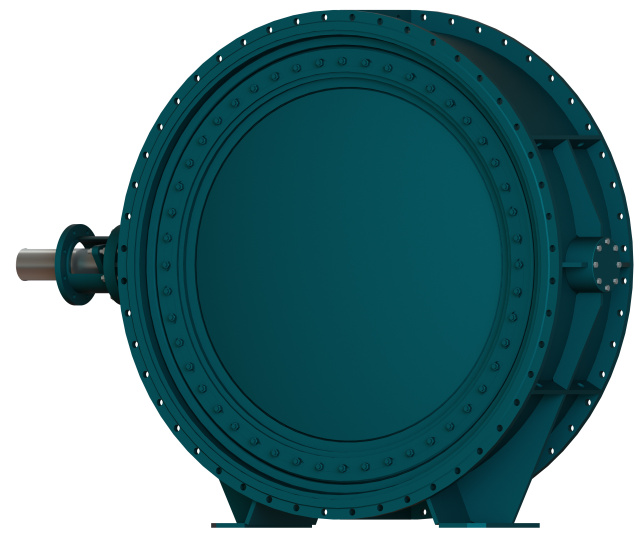

Затвор дисковый с резиновым уплотнением

таблиця фігур 32с506р, 32с508р, 32с510р, 32с516р, 32с530р, 32с906р, 32с908р, 32с910р, 32с916р, 32с930р, 32нж506р, 32нж508р, 32нж510р, 32нж516р, 32нж530р, 32нж906р, 32нж908р, 32нж910р, 32нж916р, 32нж930р

Затвор дисковий з гумовим ущільненням - це надійне обладнання, яке використовується для регулювання потоку рідин і газів у трубопроводах. Вони застосовуються в хімічній та теплоенергетичній промисловості, в системах водопостачання та нафтогазопроводах, де потрібен точний і надійний контроль за потоком.

Кожен затвор дисковий виготовляється відповідно до високих стандартів якості та сертифікований на відповідність вимогам. Виробництво здійснюється згідно з технічними умовами, стандартами ДСТУ, СТ ЦКБА, EN та конструкторської документації, що гарантує надійність і безпеку експлуатації.

Основні переваги цих затворів включають:

• Затвори виготовлені у зварному корпусі зі стандартною будівельною довжиною, що забезпечує надійність та довговічність експлуатації.
• Висока герметичність дискових затворів забезпечується за рахунок конструкції диска та гумового ущільнення, що зроблює їх ефективними в управлінні потоком.
• Гідровигнута конструкція сферичного диска зменшує гідравлічний опір, що сприяє ефективній роботі системи.
• Конструкція дозволяє легко проводити заміну ущільнювача без розбирання всього затвора.
• Герметичність забезпечується за рахунок сальникового ущільнення та прокладки корпус-кришка, що забезпечує надійність у будь-яких умовах.

Характеристики:

• Номінальний діаметр: 150…2400 мм
• Номінальний тиск: 0,25…2,5 МПа
• Клас герметичності: А, B, C, D
• Приєднання до трубопроводу: фланцеве або під приварку
• Будівельна довжина: по ДСТУ ISO 5752
• Монтажне положення: горизонтальна вісь обертання диска
• Гарантійне напрацювання: 1500 циклів
• Матеріали: корпус, диск, вал, вісь - різні марки сталі, ущільнення - гумовий профіль, сальникова набивка, кріпильні деталі - сталь.

Затвор дисковий з гумовим ущільненням - це надійний та ефективний елемент системи трубопроводів, який забезпечує точний контроль та безпеку управління потоком рідин і газів.
