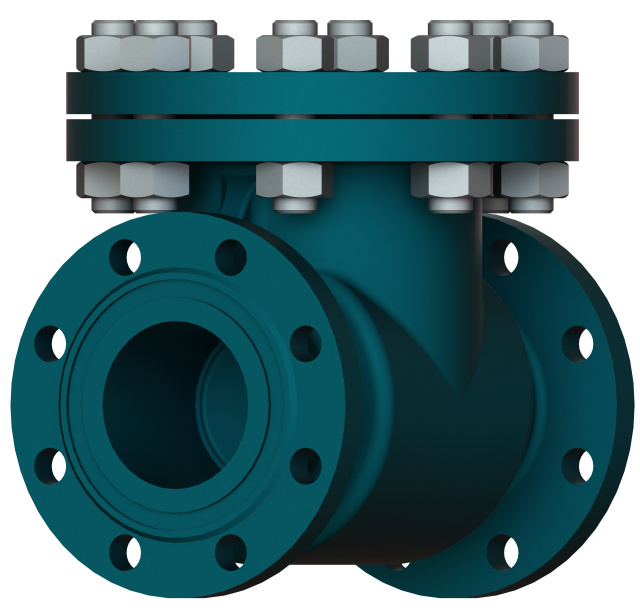

Затвор (клапан) обратный дисковый с ревизионной крышкой

таблиця фігур: 19с15нж, 19нж15нж, 19с18нж, 19нж18нж, 19с76нж, 19нж76нж

Затвори зворотні дискові з ревізійною кришкою призначені для автоматичного запобігання зворотному потоку в трубопроводах, які транспортують рідкі та газоподібні середовища, нейтральні до матеріалів основних деталей. Вони широко використовуються в нафтогазовій та теплоенергетичній промисловості, а також у системах водопостачання.

Затвори виробництва арматурного заводу «Адмірал» виготовляються за технічними умовами, стандартами ГОСТ, СТ ЦКБА, ДСТУ та конструкторською документацією. Продукція сертифікована на відповідність вимогам стандартів. Кожен зворотний затвор проходить контроль якості та випробування.

Переваги

— Зворотні затвори виготовлені на арматурному заводі «Адмірал» у зварному корпусі зі стандартною будівельною довжиною за ГОСТ 3326 та ДСТУ ISO 5752.

— Посадка диска затворів зворотних у сідло за відсутності потоку середовища у трубопроводі забезпечується конструктивним зміщенням осі опор диска щодо осі трубопроводу.

— Наявність ревізійної кришки забезпечує можливість та зручність проведення профілактичних робіт.

— У виконанні затвора метал по металу наплавлення ущільнювальних поверхонь корпусу та диска виконана корозійностійкими та зносостійкими матеріалами, що забезпечує тривалий термін служби затворів.

Характеристики

• Номінальний діаметр, DN: 80…500 мм
• Номінальний тиск, PN: 1,6…2,5 МПа
• Клас герметичності згідно з ГОСТ 9544: А, B, C, D (оговорюється при замовленні)
• Приєднання до трубопроводу: фланцеве згідно з ГОСТ 12815, ГОСТ 33259, ДСТУ ISO 7005-1 або під приварення
• Будівельна довжина: згідно з ГОСТ 3326 і згідно з ДСТУ ISO 5752
• Настановне положення: горизонтальна вісь обертання диска
• Гарантійне напрацювання: 2000 циклів (при використанні ЗІП)

Матеріали

Корпус:

• Ст20
• 09Г2С
• 08Х18Н10Т (AISI 321)

Кришка:

• Ст20
• 09Г2С
• 08Х18Н10 (AISI 304)

Диск:

• Ст20
• 09Г2С
• 08Х18Н10Т (AISI 321)

Ущільнення на диску:

• Резиновий профіль/нержавіюче наплавлення ЦН-6Л

Вісь:

• 20Х13 з термообробкою
• 08Х18Н10 (AISI 304)

Ущільнення осі:

• Пароніт/Фторопласт-4

Підшипник ковзання:

• БрАЖНМц10-3-1,5

Кріпильні деталі:

• Ст35

Прокладки:

• ПОН

Кліматичне виконання згідно з ГОСТ 15150:

• У (-40…+40°С)

Температура робочого середовища:

• -30°С…+150°С

Ці затвори зворотні дискові з ревізійною кришкою є надійними та довговічними рішеннями для автоматичного контролю потоку в трубопроводах, забезпечуючи безперебійну роботу систем та ефективне вирішення завдань контролю за рівнем тиску та напрямом потоку. Виготовлені з високоякісних матеріалів і забезпечені високими стандартами виробництва, вони здатні працювати в різних умовах і забезпечити надійну та довготривалу експлуатацію.
